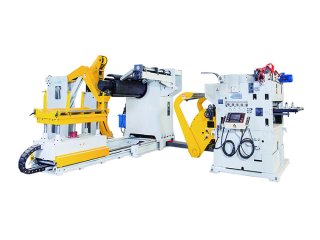

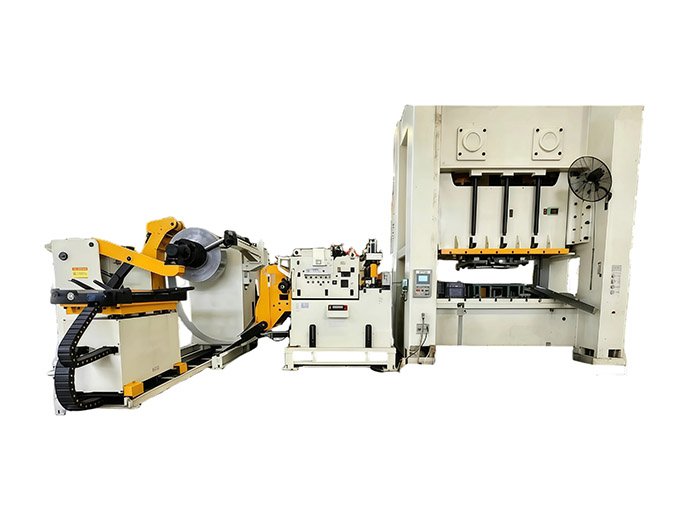

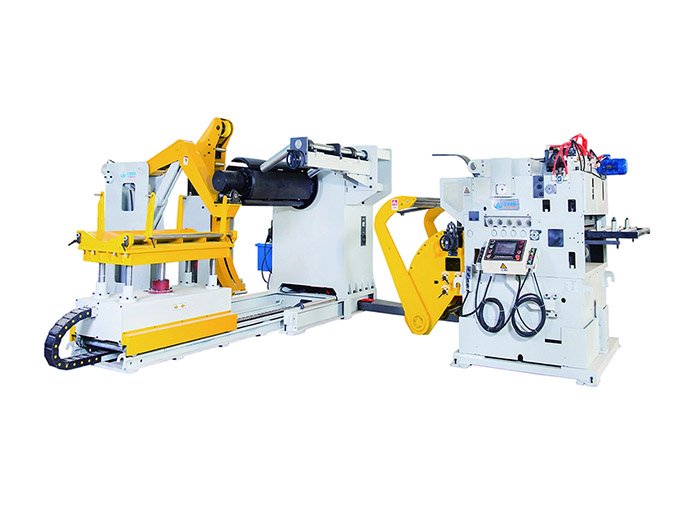

High Strength Coil Feed Line NCGK (1.5–8.0mm)

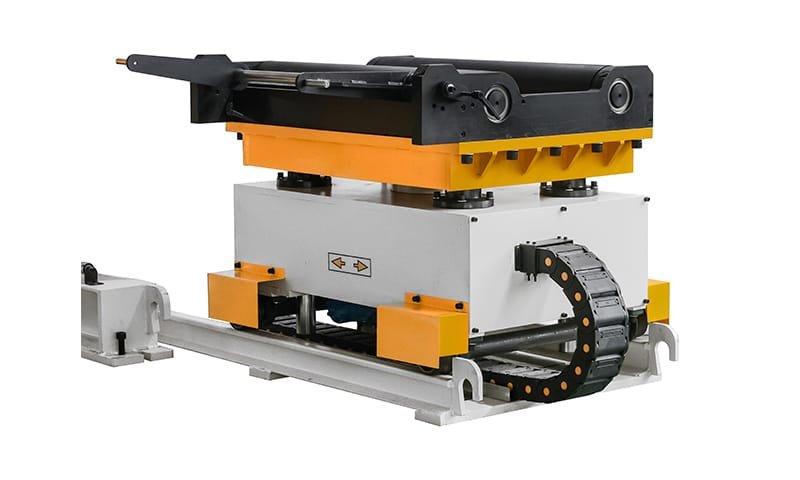

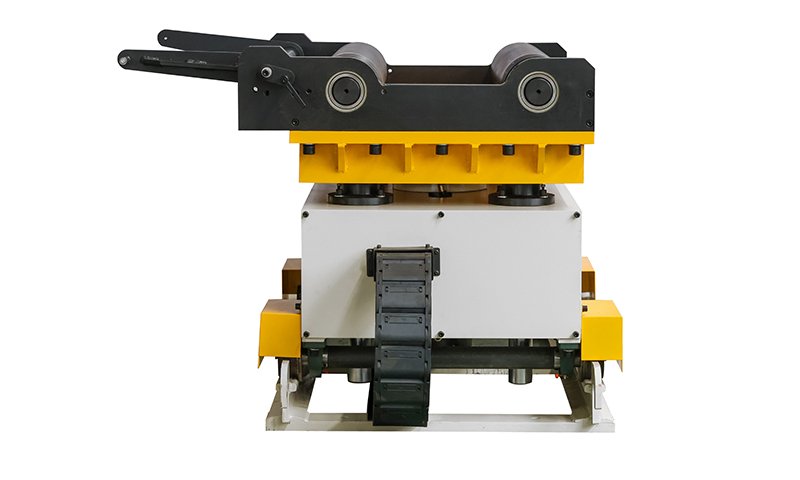

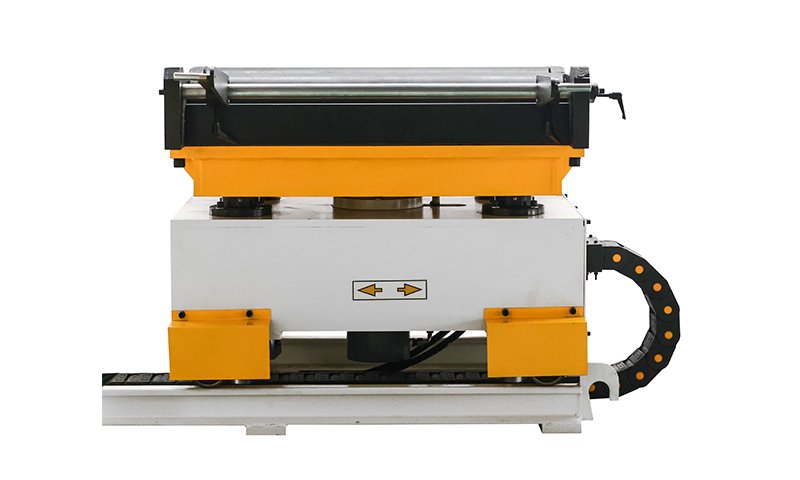

1. Тележка для транспортировки рулонов

Тележка предназначена для безопасной и устойчивой подачи металлических рулонов на оправку разматывателя. В стандартную комплектацию входят боковые ограничители, эффективно предотвращающие опрокидывание рулона даже при работе с узкими лентами.

Грузонесущая поверхность тележки выполнена на роликах и имеет износостойкое покрытие. Перемещение тележки осуществляется с помощью гидромотора; скорость движения регулируется посредством дросселя. Гидроцилиндр, оснащенный клапаном удержания давления, обеспечивает плавный и стабильный подъем и опускание рулона.

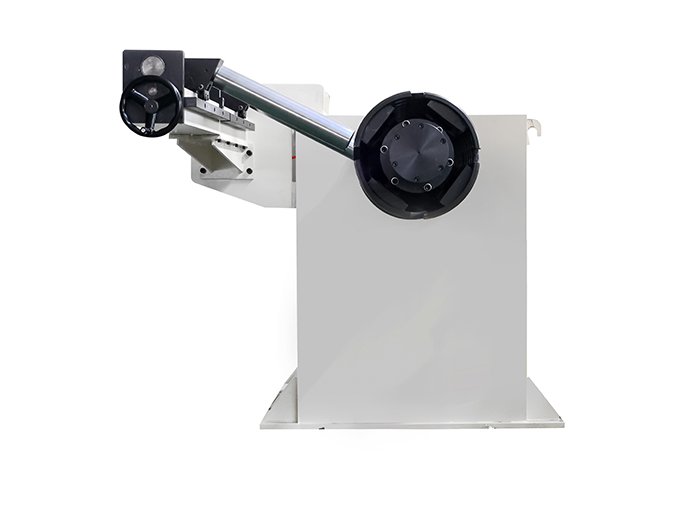

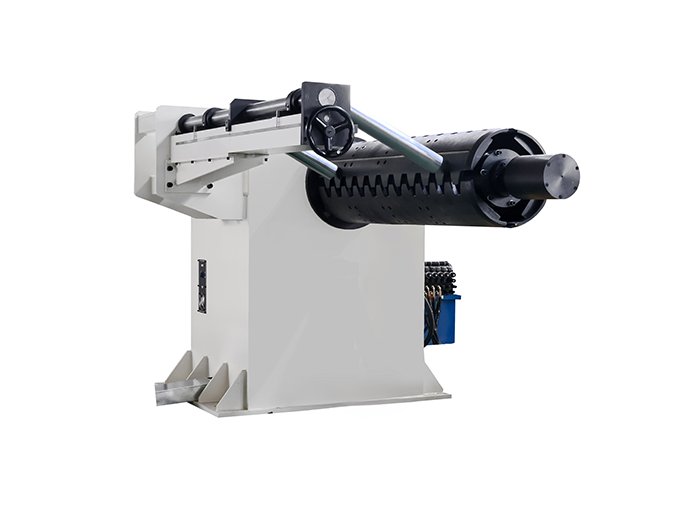

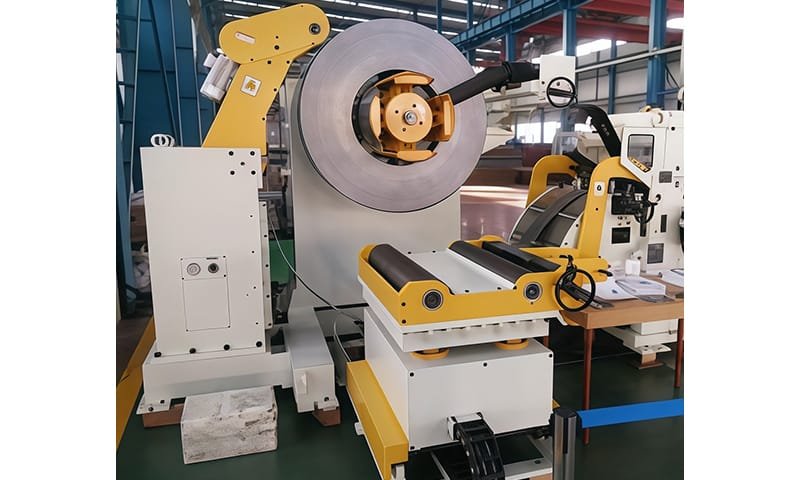

2. Разматыватель (устройство для размотки рулона)

Разматыватель служит для установки и размотки рулона металла. Он фиксирует рулон на основном валу и подает полосу материала в прерывистом режиме, регулируемом по высоте петли.

Прижимной рычаг оснащен гидравлическим приводом и укомплектован прижимным роликом из полиуретана (PU) с собственным электроприводом. Узел ограничения, расположенный в верхней части рамы разматывателя, включает два направляющих ролика: внутренний ролик закреплен неподвижно, а положение внешнего ролика регулируется с помощью электропривода для настройки под различную ширину рулона. После загрузки рулона внешний ролик фиксируется в рабочем положении пневмоцилиндром. Свободно вращающиеся ограничительные ролики обеспечивают точное позиционирование рулона по ширине и предотвращают боковое смещение полосы в процессе размотки.

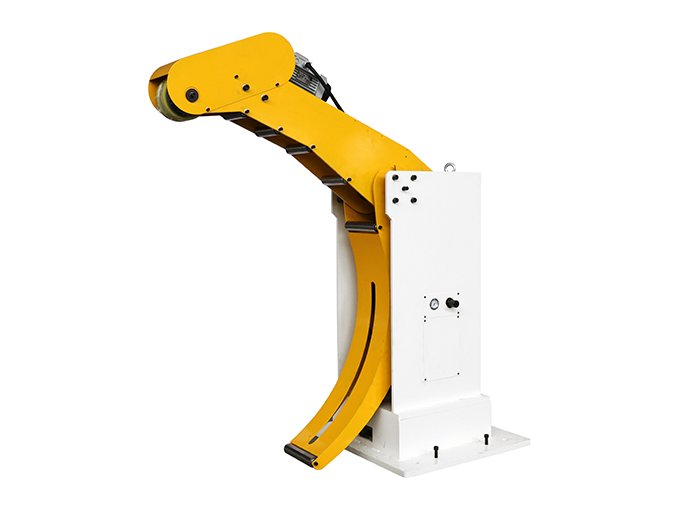

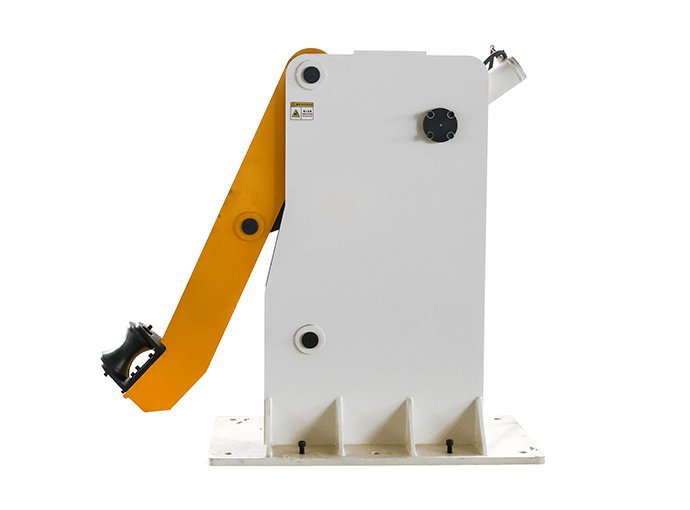

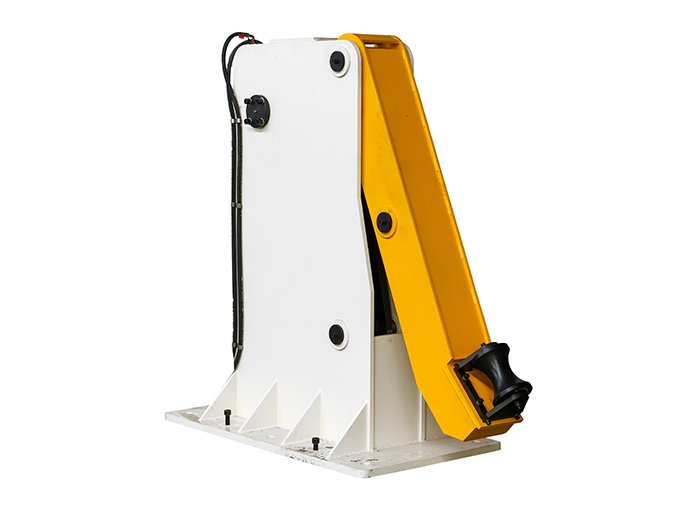

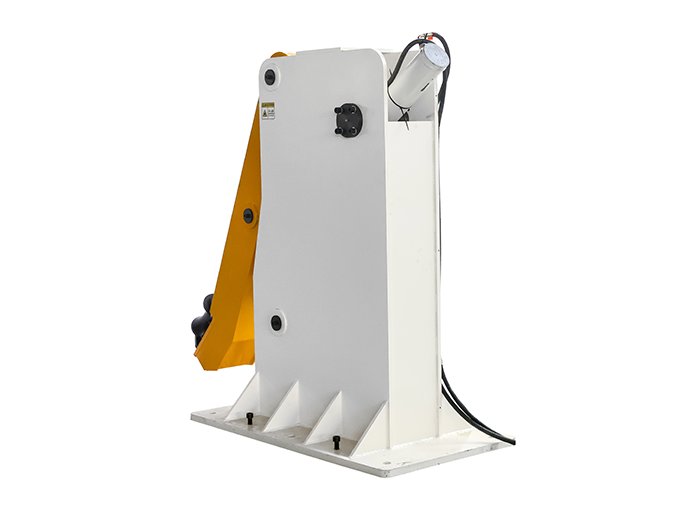

3. Поворотный рычаг для заправки рулона

Поворотный рычаг для заправки рулона оснащен гидравлическим приводом и системой электрического управления. Он захватывает конец полосы и плавно направляет материал от разматывателя в секцию правильной машины. Два входных поддерживающих ролика получают привод от правильной машины через зубчатую передачу. Поверхность роликов подвергается гальванической обработке, нанесению твердого хромового покрытия и пескоструйной обработке, что обеспечивает долговечность и плавность подачи материала.

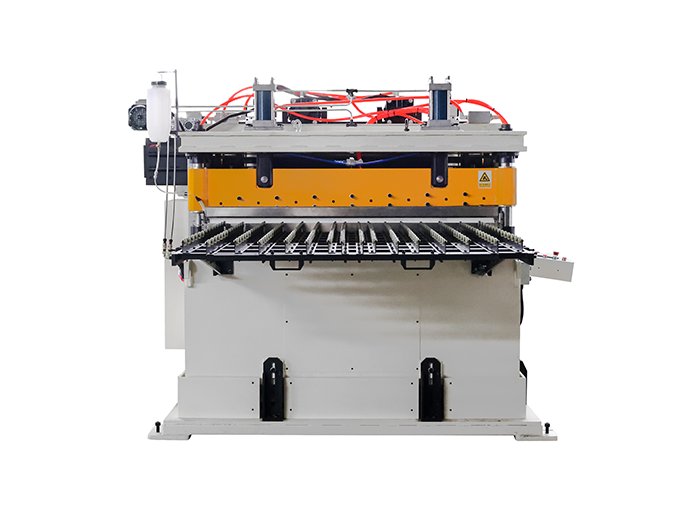

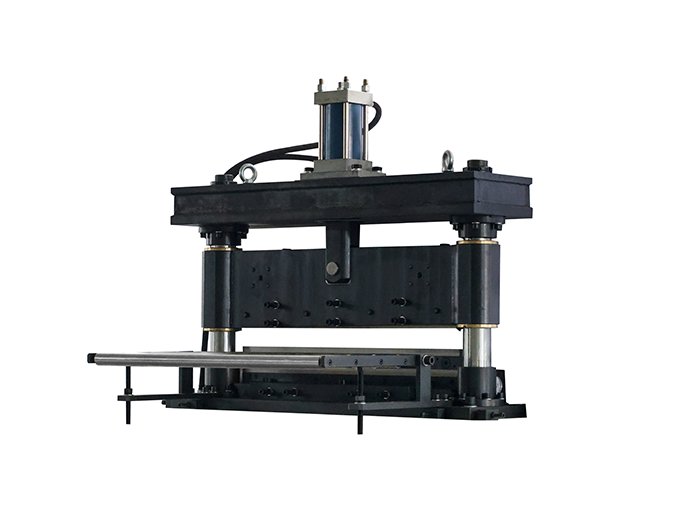

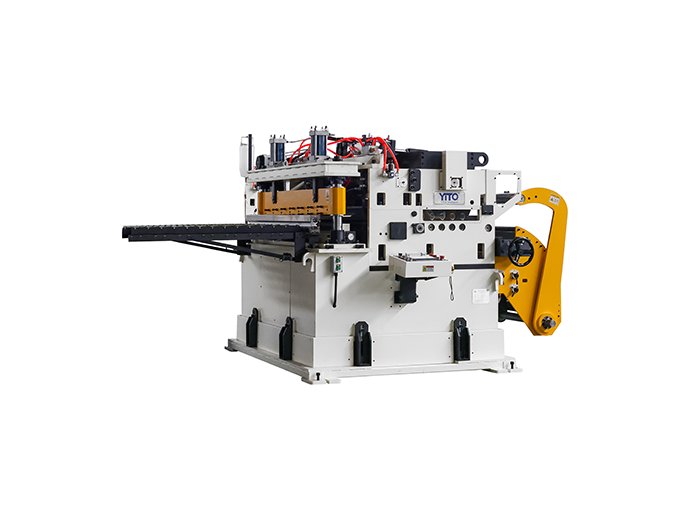

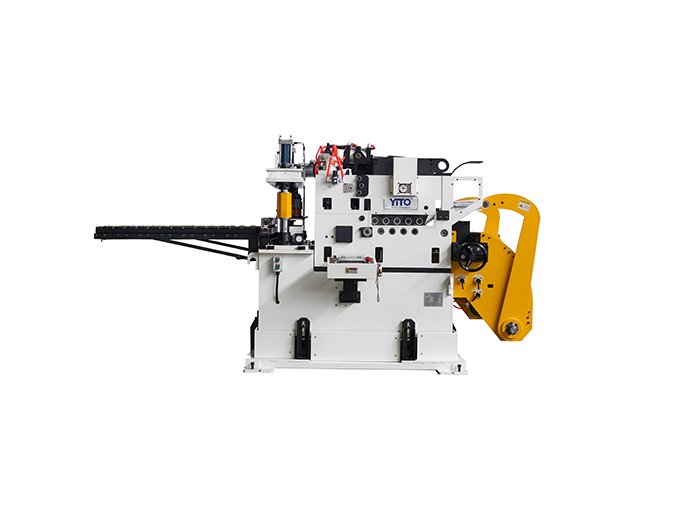

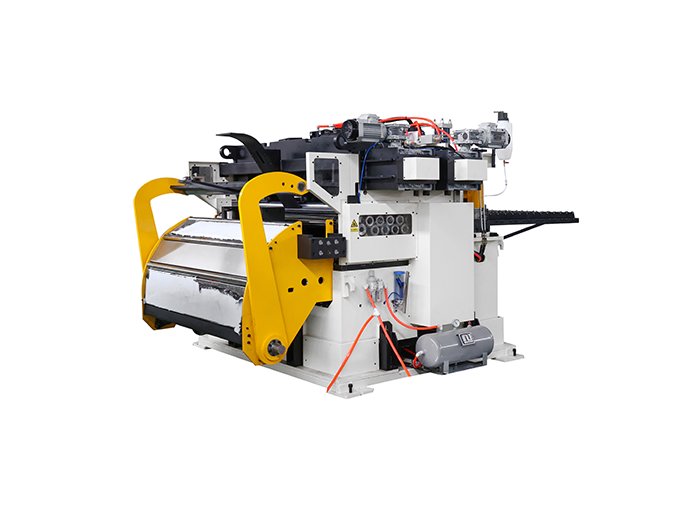

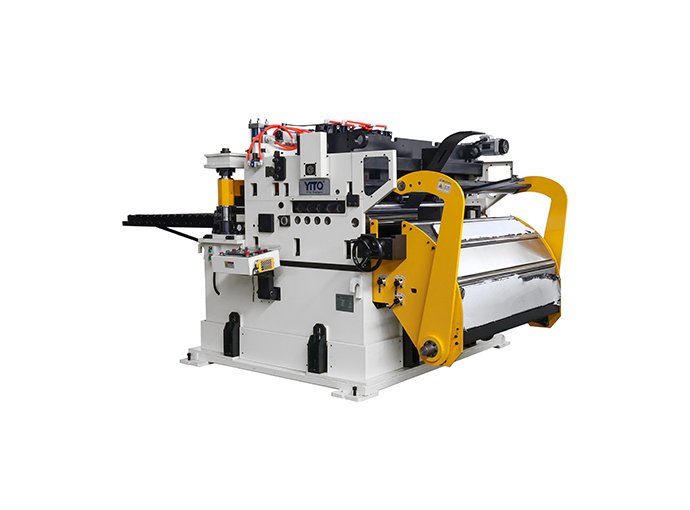

4. Блок правильного устройства и подачи

Правильно-подающее устройство с сервоприводом обеспечивает точное выравнивание металлического листа и его подачу в штамповочный пресс с заданной длиной и скоростью.

Модели серии NCGK оснащены дополнительными опорными роликами, предотвращающими прогиб листа. Все ролики изготовлены из высокоуглеродистой хромистой подшипниковой стали и прошли чистовую обработку (шлифование и твердое хромирование), обеспечивающую твердость HRC 60. Для обеспечения стабильной работы правильные ролики установлены на радиальных шарикоподшипниках NSK.

Регулировка положения правильных роликов осуществляется с помощью электропривода; точность настройки составляет 0,1 мм. Точность подачи достигает ±0,15 мм при длине подачи менее 500 мм.

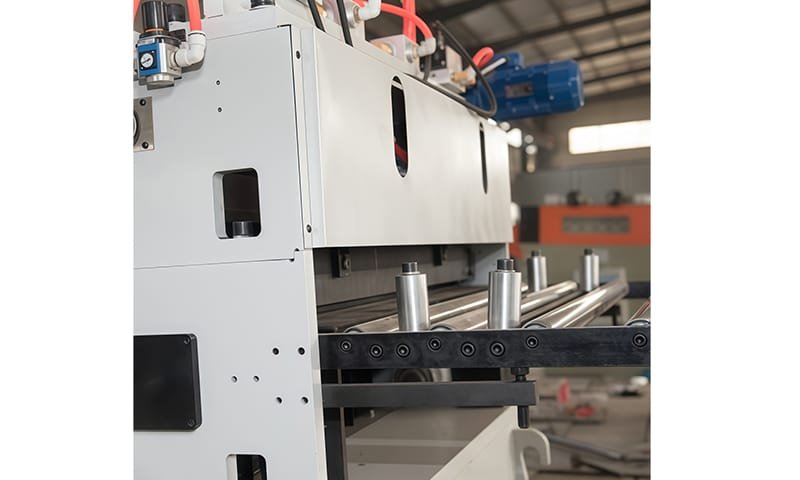

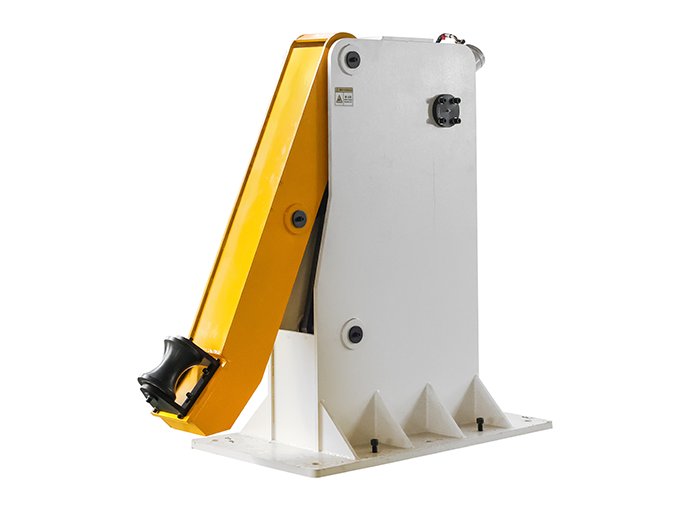

5. Кронштейн поддержки конца рулона

Кронштейн оснащен несколькими направляющими роликами с твердым хромовым покрытием. Он обеспечивает надежную поддержку конца полосы, гарантируя плавное перемещение материала с линии подачи рулона на штамповочный участок.
