Thick Plate Precision Straightener

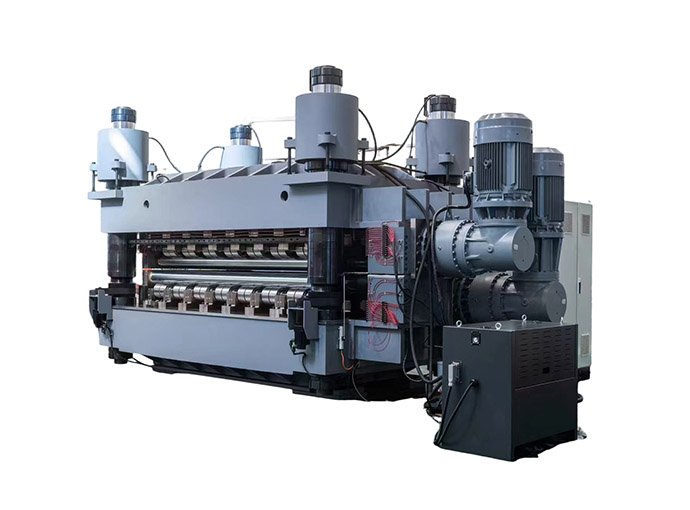

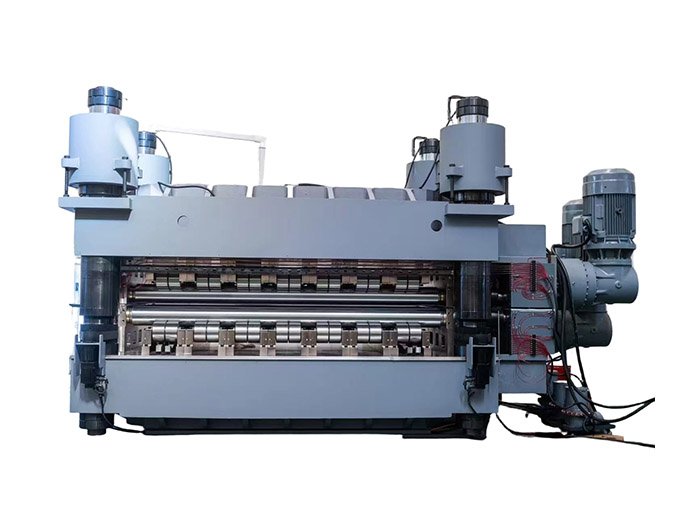

Рекомендуемая модель: 125-2000-15 Гидравлический высокоточный плитоукладчик с 4 опорами

Введение в продукт

Гидравлический четырехвалковый высокоточный выравниватель 125-2000-15 использует технологию параллельного многовалкового механизма, гидравлической блокировки и плотной опоры валков, идеально отвечающую требованиям высокоточной калибровки толстых, широких и плоских конструкционных элементов.

В конструкции используется цельная стальная конструкция с двумя балками и четырьмя колоннами. Основные балки изготовлены из литой стали с термообработкой для снятия напряжений, что обеспечивает гораздо большую жесткость и отсутствие деформаций по сравнению с традиционными рамными нивелирами. Зазор между валками остается постоянным, обеспечивая стабильную и постоянную точность выравнивания в серийном производстве, сравнимую с импортным высококачественным нивелирным оборудованием.

Применимые материалы

Распространенные материалы: углеродистая сталь Q235, нержавеющая сталь, легированная конструкционная сталь.

Толщина листового металла: 5–50 мм; 5–20 мм для обработки по всей ширине.

Максимальная ширина выравнивания: ≤2000 мм (ширина проема станка 2100 мм)

Высокопрочный материал: допустимая ширина рассчитывается как 60% от стандартной ширины стали Q235.

Подходящие заготовки: листовой металл, вырезанный лазером, толстолистовой металл, вырезанный газовой резкой, штампованные конструкционные детали, листовой металл для строительной техники, детали из толстолистового металла для автомобилей.

Прикладные отрасли

Широко используется в строительной технике, автомобилестроении, обработке стальных конструкций, производстве корпусов шасси, сосудов под давлением, опорных плит пресс-форм, толстостенных металлических деталей и высокоточных выравнивающих элементах конструкций из новых источников энергии.

Основные характеристики продукта

Высокопрочная цельнолитая конструкция

В конструкции используются верхние и нижние литые стальные балки с четырехстоечной системой натяжных стержней. После отжига для снятия напряжений вся машина обладает высокой жесткостью, высокой ударопрочностью и не деформируется при длительной работе под большими нагрузками.

Конструкция четырехрядной роликовой системы

Каждый выравнивающий ролик поддерживается независимыми опорными подшипниками, что предотвращает деформацию под воздействием нагрузки. Параллельная плотная опорная конструкция обеспечивает равномерное распределение напряжений и идеальную плоскостность.

Технология гидравлического постоянного зазора при крене

Гидравлический цилиндрический замок обеспечивает стабильную фиксацию зазора между входящим и выходным валками независимо от того, проходит ли лист через них или нет. Это позволяет избежать проблемы «плавания» зазора между валками, характерной для традиционных червячных передач, и значительно повышает стабильность выравнивания.

Высококачественные выравнивающие ролики

Выравнивающие ролики изготовлены из подшипниковой стали GCr15, термообработаны до твердости HRC58-63, поверхность покрыта твердым хромом для износостойкости и защиты от коррозии, на поверхности пластины отсутствуют царапины и вмятины.

Прецизионная регулировка сервопривода с ЧПУ

Оснащен четырьмя комплектами магнитострикционных датчиков перемещения, соединенных с ПЛК и сенсорным экраном управления. Четырехточечная независимая регулировка сервомоторов обеспечивает точную настройку зазора между валками с помощью числового программного управления.

Регулировка скорости с помощью частотного преобразователя и защита от перегрузки

Оснащен двумя комплектами асинхронных редукционных двигателей мощностью 37 кВт. Скорость подачи 0–10 м/мин с бесступенчатой регулировкой частоты. Инвертор контролирует рабочий ток в режиме реального времени и автоматически останавливается при перегрузке для защиты машины.

Удобная конструкция для обслуживания

С правой стороны станка расположено смотровое окно для технического обслуживания. Роликовый узел с подшипником можно извлечь напрямую, не разбирая основную балку, что упрощает и экономит время ежедневной очистки, замены и технического обслуживания.

Высокая точность выравнивания

Плоскостность выравнивания может достигать 0,5 мм/м². Это позволяет эффективно снимать внутренние напряжения в пластинах и предотвращать вторичную деформацию при последующей сварке, гибке и обработке.

Компактный и малошумный

Компактная компоновка позволяет экономить место в цехе, исключая необходимость в сложном строительстве котлована. Конструкция трансмиссии оптимизирована для обеспечения низкого уровня шума при работе и длительного срока службы.
