Mould/Die

Основные пресс-формы компании Yituo разделены на пять ключевых категорий в зависимости от процесса штамповки, что позволяет удовлетворить потребности всей отрасли в штамповочном производстве:

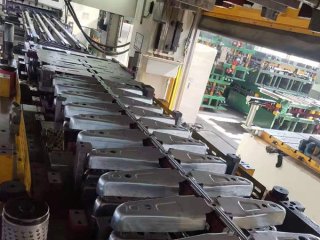

(I) Многопозиционные прогрессивные штампы

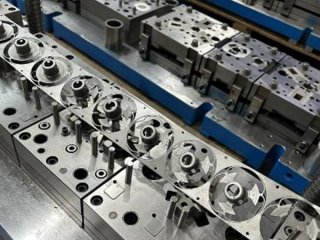

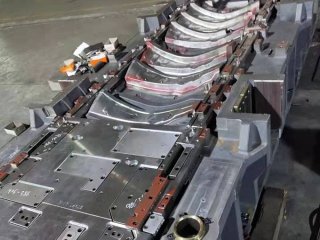

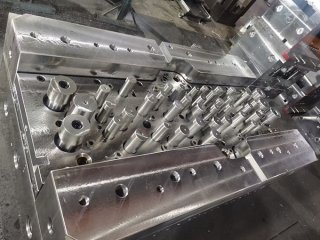

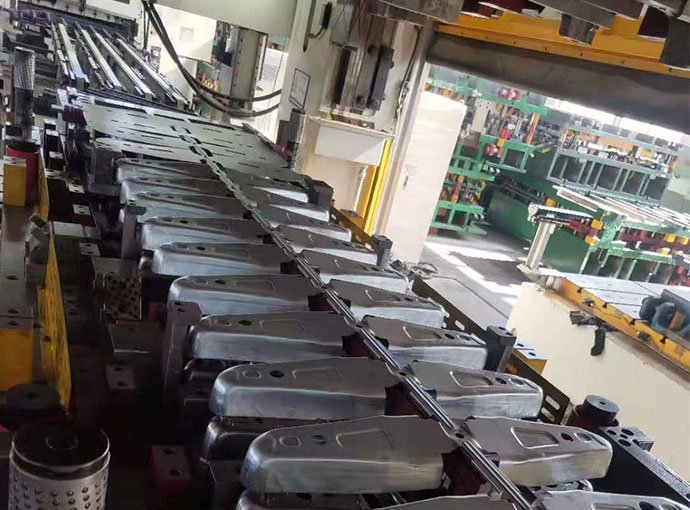

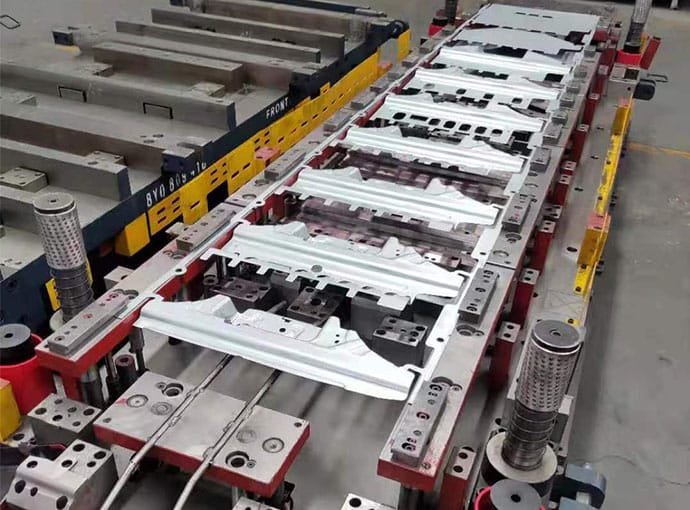

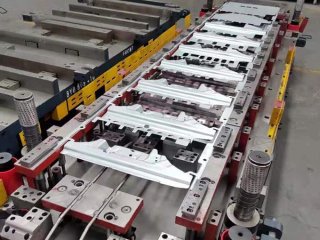

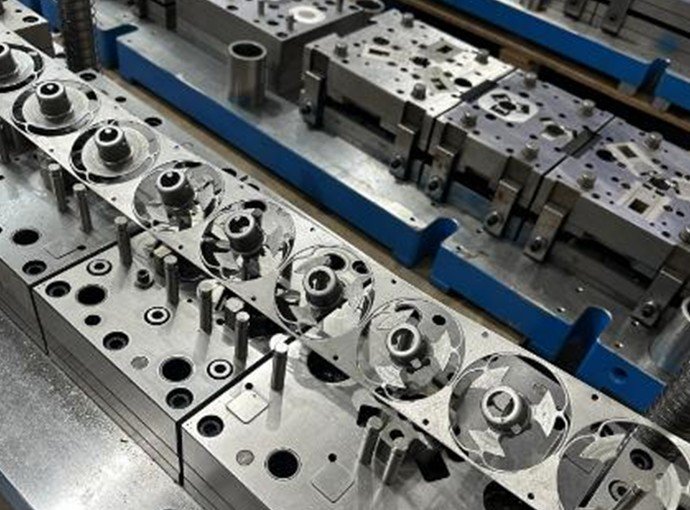

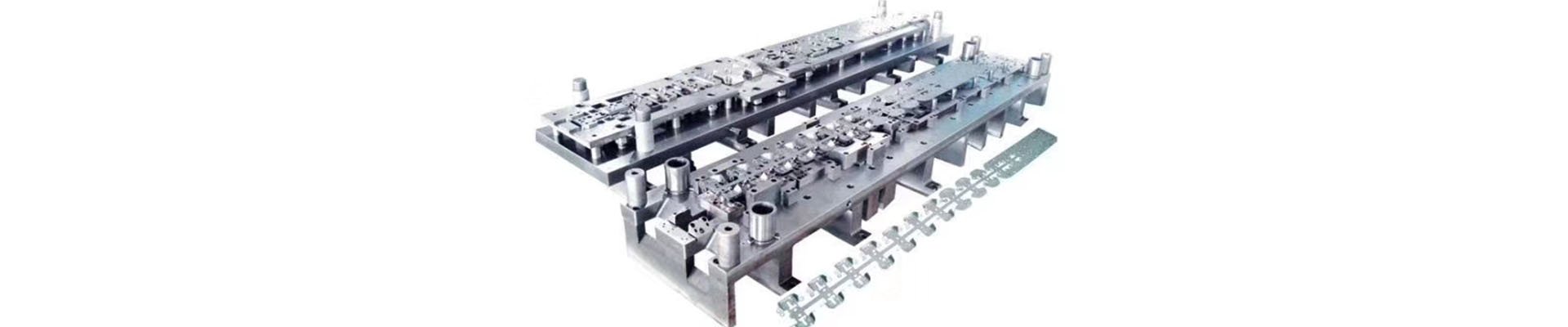

Прогрессивные штампы — основная категория продукции компании. Как показано на изображении, на одном штамповочном комплекте, включающем длинный интегрированный многопозиционный штамп, расположены десятки технологических станций вдоль направления подачи. Стальная полоса подается непрерывно, обеспечивая полный цикл штамповки, пробивки, гибки, растяжения, формовки и резки за один проход. Прецизионные прогрессивные штампы для мелких деталей: используются для изготовления зажимов для бытовой техники, электронных клемм, прокладок для бытовой техники и оснований для крепления жгутов проводов. Отличаются компактной рабочей станцией, шариковыми направляющими и контролем допусков размеров ±0,02 мм. Совместимы с высокоскоростными сервопрессами, способными производить 60-120 циклов штамповки в минуту.

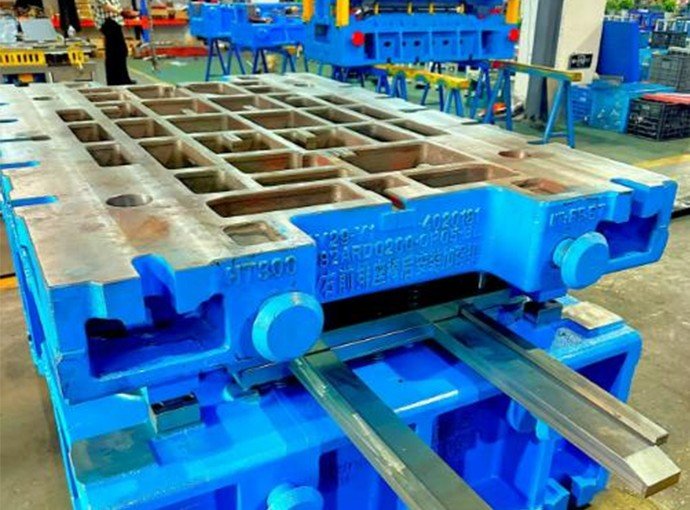

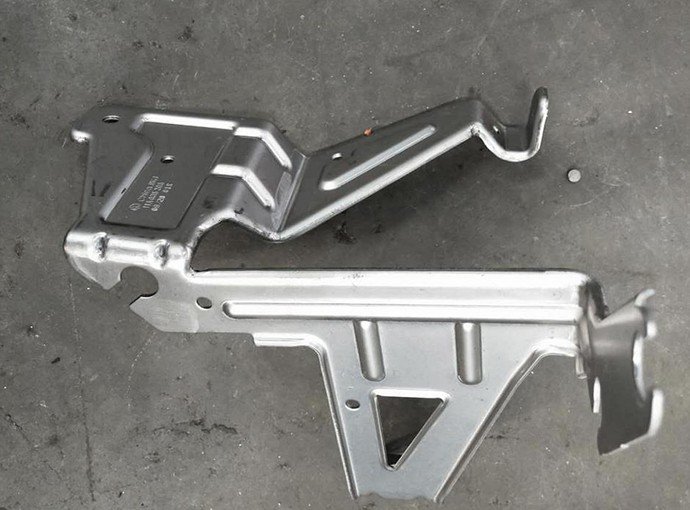

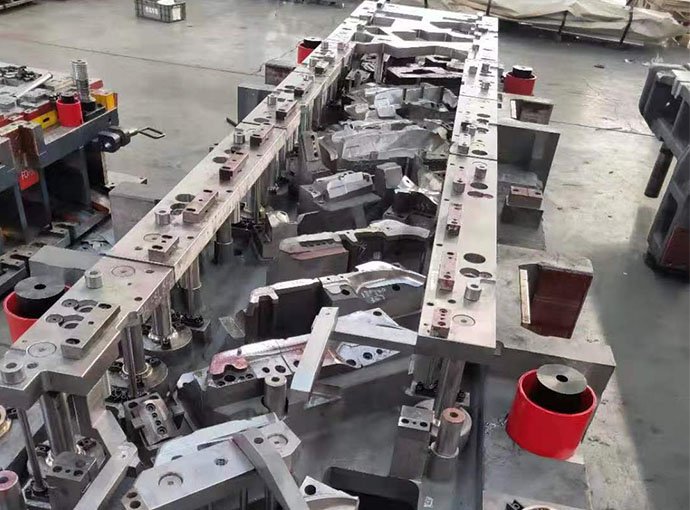

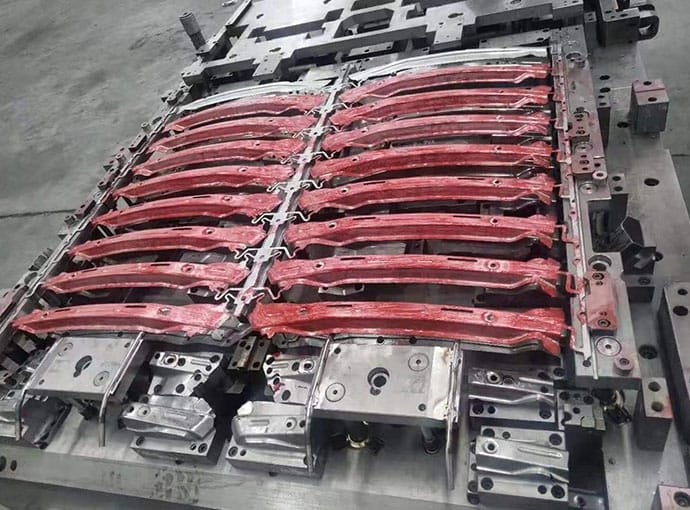

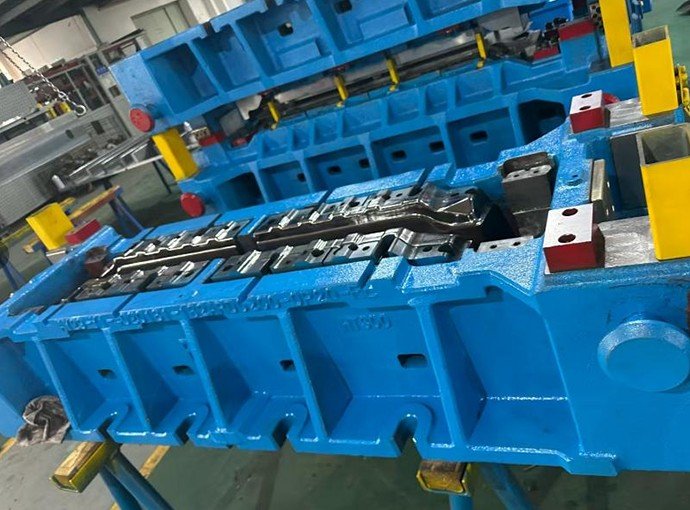

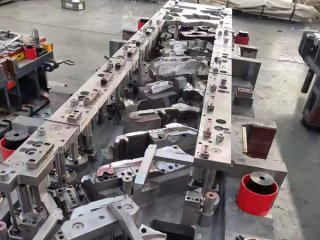

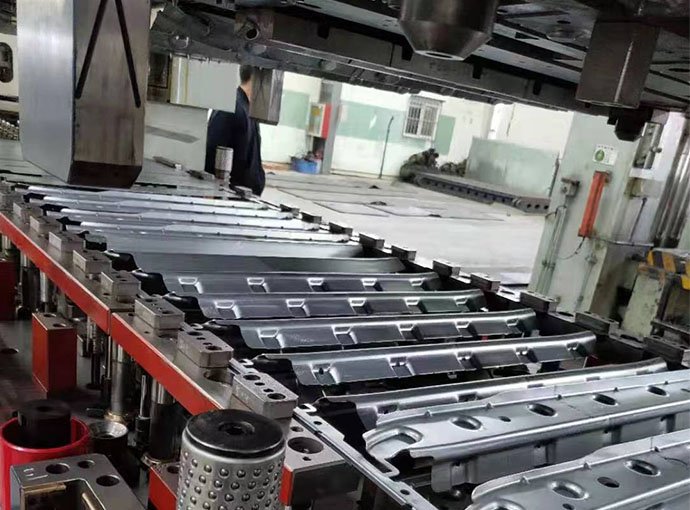

Прогрессивные штампы для изготовления конструкционных элементов средних и больших размеров: реальные примеры длинных, тяжелых прогрессивных штампов, используемых в основном для кронштейнов автомобильных шасси, опор листового металла в машиностроении и крепежных элементов батарей для энергетических установок. Основание штампа изготовлено из утолщенной литой стали, а вставки для формирования шпонок — из высококачественной штамповой стали SKD11 и Cr12MoV. Подходят для непрерывной штамповки высокопрочной стали и травленых листов.

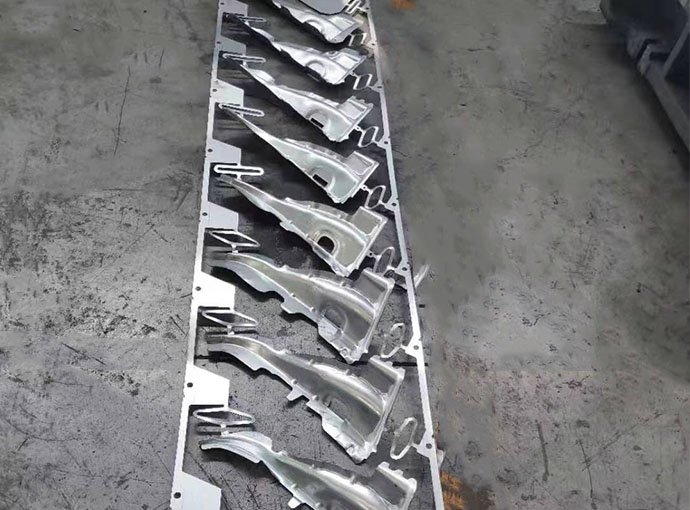

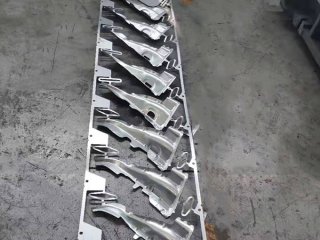

Штампы для прогрессивной формовки толстолистового металла: разработаны для стальных листов толщиной 3-6 мм, имеют дополнительные ограничительные и несущие нагрузку опорные конструкции. Способны к изгибанию и частичной осадке толстых материалов, решая проблемы деформации и сколов при штамповке толстолистового металла.

(II) Однооперационные простые штамповочные штампы

Однооперационные штампы выполняют только один этап обработки за одну операцию штамповки. Они делятся на четыре категории: вырубные штампы, штампы для пробивки, штампы для гибки и штампы для обрезки. Они просты по конструкции, недороги и легко модифицируются, что делает их подходящими для мелкосерийного производства и разрозненных заказов с различными спецификациями. Однооперационные штампы предпочтительны для мелкосерийного производства, поскольку значительно сокращают первоначальные инвестиции в разработку пресс-формы. Они являются предпочтительным типом штампов для тестирования новых продуктов и совместимы с различными малыми и средними штамповочными прессами общего назначения.

(III) Составные штамповочные матрицы

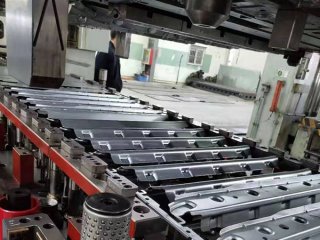

Один штамповочный комплект выполняет одновременно вырубку + пробивку, вырубку + вытяжку или вырубку + гибку (два или более процесса) за одну операцию закрытия штампа. Точность превосходит точность штампов, использующих одну операцию, а эффективность производства выше, чем при многопроцессной обработке. Они часто используются для изготовления фланцевых прокладок, дисковых деталей и мелких корпусных элементов. Штампы имеют перевернутую/вертикальную композитную конструкцию с модульной системой выталкивания и выгрузки, что делает их подходящими для среднесерийного производства мелких и средних деталей из листового металла. Они широко используются в производстве кухонной фурнитуры и электротехнических комплектующих.

(IV) Специализированные штампы для растяжения/формования

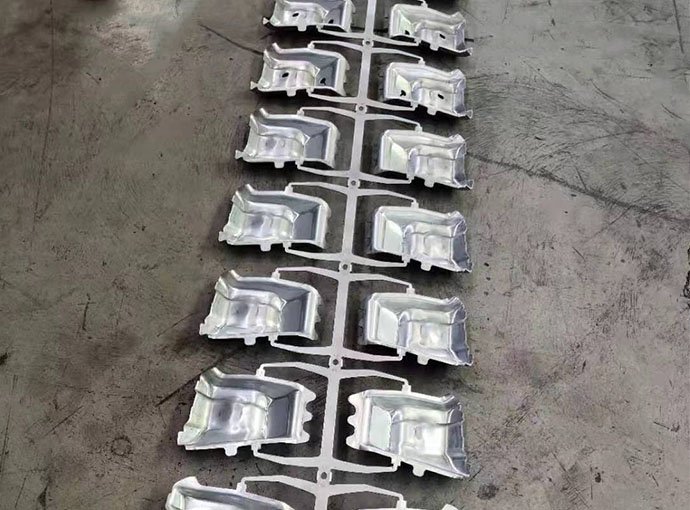

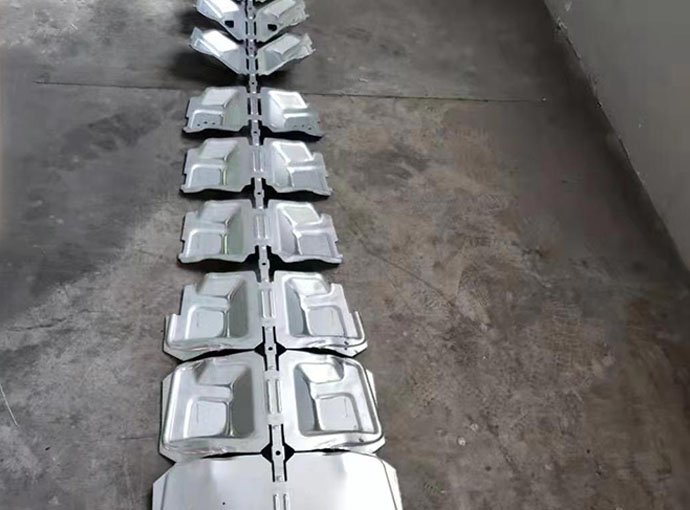

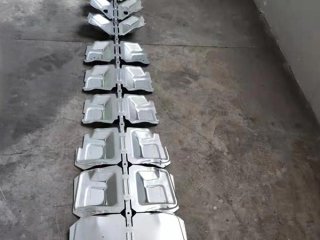

Предназначен для формовки оболочек, цилиндрических деталей и деталей неправильной формы с вогнутыми и выпуклыми поверхностями, включая штампы для мелкой и глубокой вытяжки, гибочные штампы, штампы для выпуклостей и штампы для фланцевания. Для решения проблемы склонности листов из нержавеющей стали и алюминия к разрывам и образованию складок, формовочная полость подвергается нанопокрытию TD и полировке, с оптимизированными ребрами давления и конструкцией зазора, что эффективно уменьшает трещины от растяжения и дефекты, связанные с разрывом заготовки. Подходит для формовки кухонных чаш и раковин, корпусов двигателей, алюминиевых оболочек из новых технологий и автомобильных кузовных панелей. На фотографиях показаны несколько гибочных штампов, позволяющих выполнять сложную гибку под разными углами и локальную формовку вогнутых и выпуклых поверхностей.

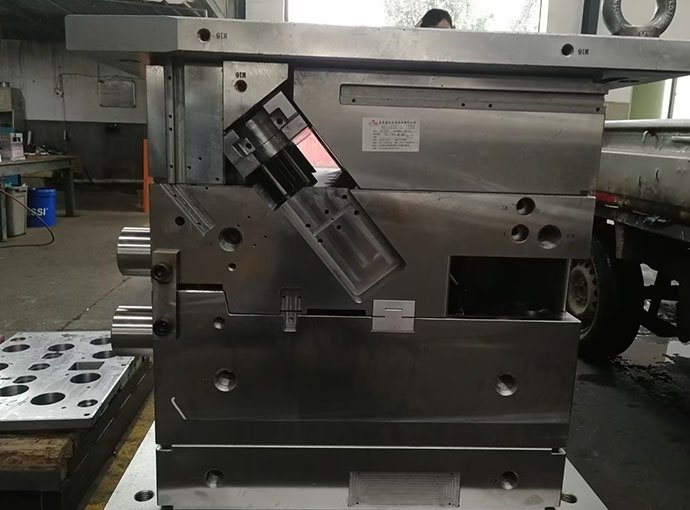

(V) Крупномасштабные штамповочные штампы для тяжелых условий эксплуатации

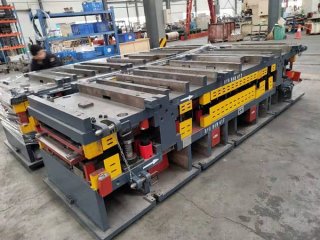

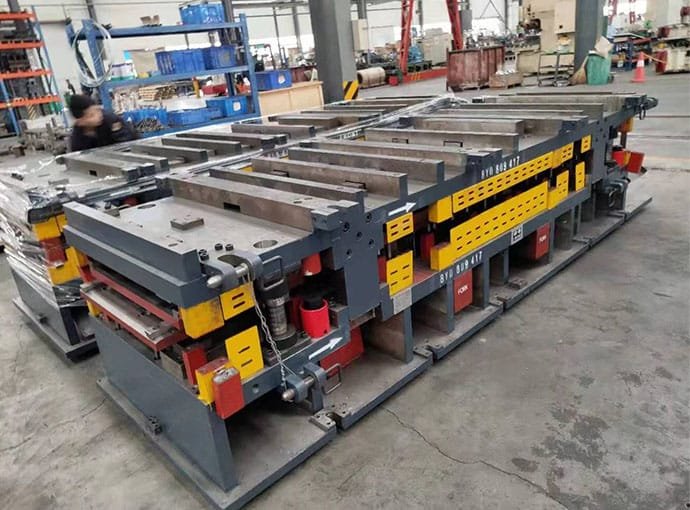

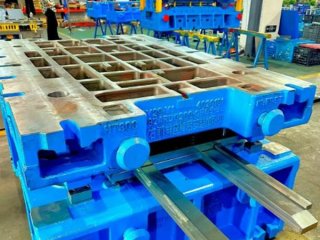

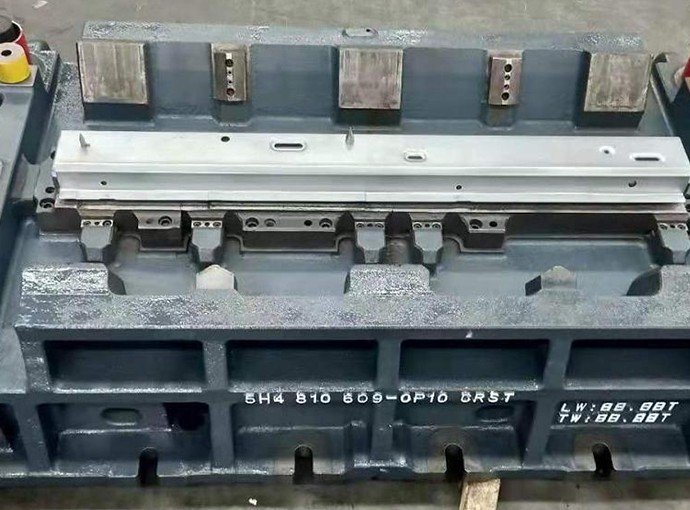

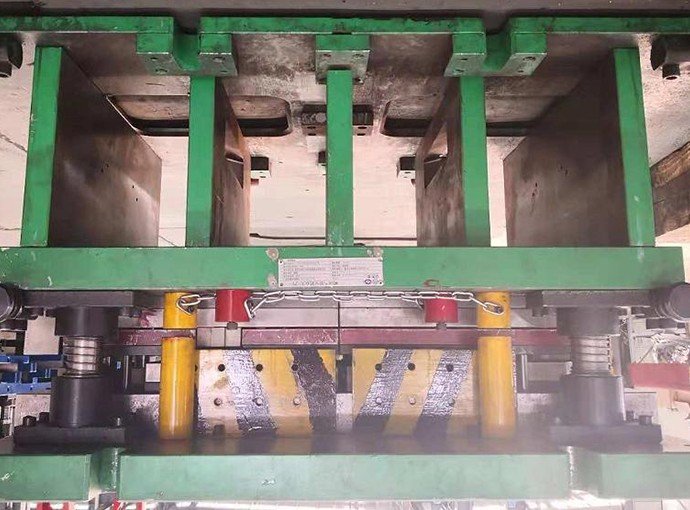

Крупногабаритные штамповочные рамы для тяжелых условий эксплуатации в основном используются для обработки толстых листов и крупногабаритных металлических деталей. Они применяются для изготовления конструкционных элементов в машиностроении, балок для коммерческого транспорта, корпусов крупного оборудования и деталей контейнеров. С их помощью можно вырубать, формовать и обрезать листы высокопрочной стали толщиной 8-12 мм. Штамповочная рама имеет цельнолитую конструкцию и усилена, а на несущие нагрузку детали добавлены износостойкие накладки, позволяющие выдерживать длительные ударные нагрузки от мощных гидравлических прессов. Они широко используются при штамповке нестандартных крупногабаритных деталей в тяжелой промышленности.

Полная совместимость материалов

Компания Yituo Molds может обрабатывать широкий спектр листового металла, включая:

Холоднокатаная сталь, горячекатаная высокопрочная сталь, оцинкованная сталь, нержавеющая сталь 201/304, алюминиевые сплавы, медь, травленая сталь и другие различные металлические листы. В зависимости от физических свойств различных материалов, сталь для пресс-форм, процессы термообработки и обработка поверхности полости выбираются индивидуально, чтобы избежать распространенных производственных проблем, таких как прилипание, разрыв и деформация, возникающие из-за особенностей конструкции пресс-формы.

Стандартизированный контроль производства на протяжении всего процесса.

1. Первоначальный технологический процесс и моделирование в CAE: После предоставления заказчиком чертежей или образцов техническая группа использует программное обеспечение UG и AutoForm для выполнения анализа технологического процесса изготовления и моделирования штамповки, прогнозируя заранее такие проблемы, как растрескивание при растяжении, упругое восстановление и отклонения размеров, оптимизируя компоновку процесса, сокращая объем доработок во время пробной формовки еще на этапе проектирования и сокращая цикл поставки пресс-формы. Доступны индивидуальные технологические решения для трудноформуемых материалов, таких как высокопрочная сталь и алюминиевые сплавы.

2. Контроль сырья и термообработки: Основание штампа изготовлено из высокопрочного чугуна HT300, что обеспечивает длительную штамповку без деформации. Режущие кромки и формовочные вставки изготовлены из штамповочных сталей, таких как DC53, SKD11 и H13, в зависимости от необходимости. Ключевые износостойкие участки подвергаются вакуумной закалке, достигая твердости HRC58~62, что продлевает срок службы штампа. Срок службы обычных прогрессивных штампов может достигать более 3 миллионов ходов.

3. Высокоточная обработка на станках с ЧПУ: Благодаря полному комплекту прецизионного обрабатывающего оборудования, включая портальные обрабатывающие центры, прецизионные шлифовальные станки, проволочно-электроэрозионные станки и электроэрозионные станки, точность обработки полостей штампов и вставок составляет ±0,01 мм. Все детали проходят полную проверку качества по размерам перед началом процесса сборки, что предотвращает сборку некачественных деталей.

4. Сборка, подгонка и пробная формовка: Техники тщательно подгоняют и регулируют зазоры матрицы. После сборки матрица тестируется по секциям на станке, многократно корректируясь до тех пор, пока размеры и внешний вид образца не будут соответствовать всем стандартам. Образец, соответствующий требованиям, предоставляется заказчику для подтверждения. Матрица поставляется с инструкцией по эксплуатации и списком уязвимых деталей. Пять основных преимуществ V. Yituo

Полная настройка категории:

От небольших пресс-форм для электронных терминалов до крупных пресс-форм для тяжелых листовых материалов — все категории могут быть изготовлены на заказ. Мы рекомендуем оптимальное решение по пресс-формам, исходя из производственных мощностей заказчика: однопроцессные/композитные пресс-формы для небольших партий и многоступенчатые штампы для крупномасштабного массового производства.

Модульная конструкция:

Быстро изнашивающиеся вставки имеют разъемную конструкцию крепления. В дальнейшем износе требуется замена только отдельных вставок, что исключает необходимость полной переделки пресс-формы, снижает затраты заказчика на техническое обслуживание и сокращает время простоя.

Отличная урожайность:

Использование CAE-моделирования для оптимизации процессов позволяет создавать продукцию массового производства с низким уровнем брака, сокращая отходы сырья и помогая клиентам снизить себестоимость производства одной единицы продукции.

Полный обзор отрасли:

Продукция совместима с семью основными отраслями промышленности: автомобильные запчасти, бытовая техника и кухонная утварь, аккумуляторы для электромобилей, электронное оборудование, железнодорожный транспорт, строительная техника и листовой металл.

Комплексное обслуживание «под ключ»:

Мы обеспечиваем полный цикл сопровождения, начиная с составления коммерческого предложения → проектирования пресс-формы → производства и изготовления → поставки опытных образцов пресс-форм → послепродажного обслуживания. Мы предлагаем техническую поддержку на протяжении всего процесса использования пресс-формы и круглогодичную поставку оригинальных, легко изнашиваемых деталей от производителя.
